JESSBERGER

Pužne vertikalne / horizontalne pumpe

VERTIKALNE I HORIZONTALNE PUŽNE PUMPE ili EKCENTRIČNE PUMPE

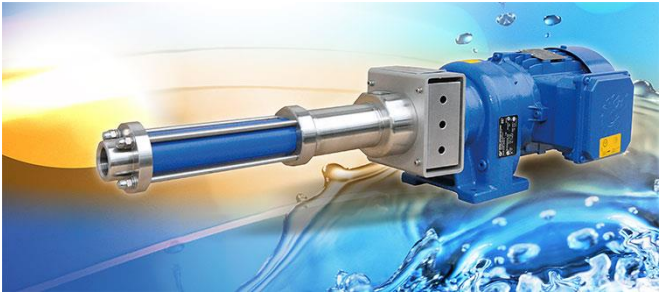

Serija JP-700 ekscentrične pumpe dostupne su sa reduktorom brzine (SR) u kombinaciji sa standardnim motorima JP280, JP400-480-EX, kao i sa pneumatskim motorima AIR 1, AIR 2 i AIR 3.

Namenjene za nežan i gotovo bespreksidan prenos medija bez pulsiranja — od nisko do visoko viskoznih, tiksotropnih, gasovitih, medija sa čvrstim česticama i vlaknima, kao i agresivnih i neutralnih tečnosti. Posebno pogodne za povremeni rad.

Tipični mediji obuhvataju hemijske proizvode kao što su boje, lakovi, smole, lateks, silikon i polimeri, kao i proizvode na bazi mineralnih ulja — maziva, masti, ulja za rezanje i rashladna sredstva.

Svi delovi pumpe izrađeni su od nerđajućeg čelika 316Ti. Statori su prilagođeni medijumu i dostupni u izvedbama NBR, NBR light, FKM, EPDM, EPDM light i PTFE. Izlazni pritisak iznosi 6 bara kod jednostepenih i 12 bara kod dvostepenih cevi pumpe. Maksimalna viskoznost medijuma je 10.000 mPas (SR verzija), temperatura medijuma do 160 °C, a posebne dužine do 2.000 mm dostupne su na zahtev. Težina pumpe je 12 kg. Zahvaljujući jednostavnom rastavljanju, čišćenje je brzo i optimalno.

Dostupna je i verzija za upotrebu u opasnim područjima (Ex), kao i specijalna verzija za prehrambenu, kozmetičku i farmaceutsku industriju — sa poliranim površinama, otvorenim ili kapsuliranim spojevima sa klinovima, bez mrtvih prostora, navojnim priključkom za mleko DN 11851, opcijom CIP priključaka i materijalima u prehrambenom kvalitetu po FDA standardu, uključujući PTFE statore.

Serija JP-700 DR svestrane su, robusne i snažne ekscentrične pumpe, namenjene pre svega za stacionarnu i kontinuiranu upotrebu. Pokrivaju širok raspon medija — od retkih tečnosti do visoko viskoznih supstanci viskoznosti do 100.000 mPas.

JP-700 DR verzija kompatibilna je sa trofaznim, jednofaznim, zupčastim i pneumatskim motorima. Trofazni i pneumatski pogon direktno se povezuje sa fleksibilnom spojnicom i kugličnim vratilom sa ležajevima, odnosno sa produženim vratilom motora.

Dostupan je širok asortiman dodatne opreme, uključujući nosač za montažu, dvostranu ručku, bajpas ventil i zaštitu od rada na suvo. Težina pumpe iznosi 25–35 kg u zavisnosti od dužine usisne cevi i odabranog pogona.

Pumpa je takođe dostupna u verziji za prehrambenu industriju (videti JP-700 SR) kao i u izvedbi dozirajuće pumpe sa nižim protokom i manjim prečnikom usisne cevi.

HORIZONTALNE – BLOK PUŽNE PUMPE

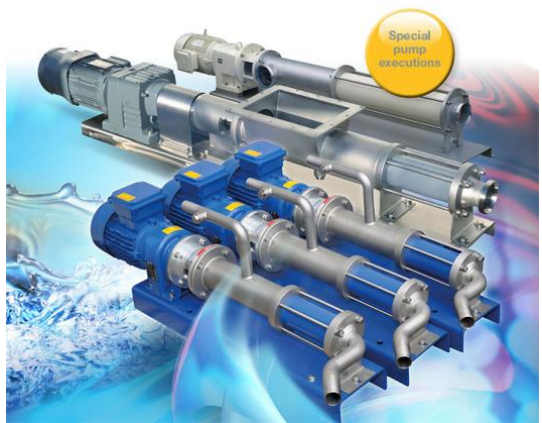

Na osnovu standardne serije dostupni su brojni specijalni dizajni prilagođeni specifičnim industrijskim potrebama. Za preradu voća i vinogradarstvo nudimo pumpe sa levkastim kućištem.

Pored prikazanih standardnih modela, dostupne su i dodatne veličine u horizontalnom obliku montaže sa protokom do 200 m³/h i stepenima pritiska od 6, 12, 18 i 24 bara.

Kao ekonomičnija alternativa dostupne su pumpe u blok konstrukciji — direktno prirubnički spojene sa pogonom. Eliminacijom postolja ležaja, elastične spojnice i po potrebi osnovne ploče, postiže se kompaktnija montaža i niža cena. Protok do 200 m³/h, stepeni pritiska 6 i 12 bara.

HORIZONTALNE EKCENTRIČNE PUŽNE PUMPE

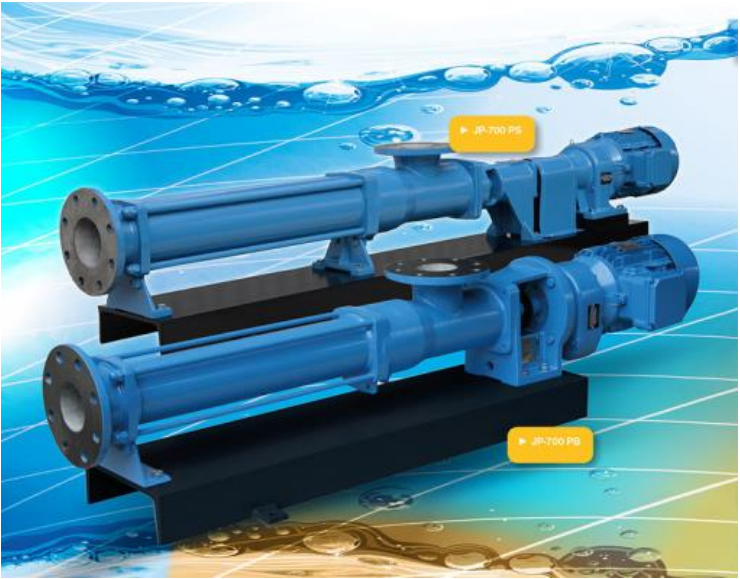

SERIJA:JP-700 PB / -PS

Ekscentrične pumpe sa zavrtnjem JP-700.80, -200 i -300 namenjene su za pumpanje tankih do visoko viskoznih, tiksotropnih, čvrstih i medija koji sadrže vlakna, kako agresivnih tako i neutralnih. Primenjuju se u gotovo svim granama industrije, kao i u poljoprivredi i industriji biogasa. Pogon se vrši trofaznim motorom ili motorom na komprimovani vazduh, direktno spregnutim sa produženim vratilom motora.

HORIZONTALNE EKCENTRIČNE VIJAČNE PUMPE
TIP: SERIJA JP-700 H / -HL

Pumpe pokrivaju širok spektar medija: hemijske proizvode kao što su boje, lakovi, sapuni, sintetičke smole, lateks, silikonska jedinjenja i polimeri, mineralne proizvode poput ulja, masti, ulja za rezanje i rashladnih tečnosti, kao i prehrambene proizvode — voćne sokove, koncentrate, paradajz pire, sirup i med.

Pogon se vrši trofaznim ili pneumatskim motorom direktno spojenim sa kugličnim ležajem vratila pumpe. Pumpe obezbeđuju nežan i gotovo bespreksidan transport bez pulsiranja — od tankih do visoko viskoznih, tiksotropnih, gasovitih, čvrstih i vlaknastih medija, kako agresivnih tako i neutralnih.

Izrađene su od nerđajućeg čelika SS 316Ti, sa direktno spojenim pogonom. Stepeni pritiska su 6 i 12 bara, protok do 3.000 l/h. Priključci su muški navoj G 1½” na usisnoj i ženski navoj G 1¼” na potisnoj strani. Rotor je SS 316Ti sa potpuno zatvorenim klinovima. Materijal statora prilagođen je medijumu — dostupni su NBR, NBR prehrambene klase, FKM, EPDM, EPDM light i PTFE. Zaptivanje vratila vrši se jednodelnim mehaničkim zaptivačem ili zaptivkom. Osnovna ploča od čelika ili nerđajućeg čelika dostupna je kao opcija. Pogon trofaznim motorom, motorom sa menjačem ili motorom sa promenljivim menjačem (IP 55), uz mogućnost isporuke pneumatskih motora.

Za prehrambenu, kozmetičku i farmaceutsku industriju dostupna je specijalna izvedba sa poliranim površinama, bez mrtvih prostora, jednostavnim rastavljanjem i čišćenjem, navojnim priključcima za mleko DIN 11851, CIP priključcima kao opcijom, zatvorenim ili otvorenim klinovima i materijalima u prehrambenom kvalitetu po FDA standardu, uključujući PTFE statore.

HORIZONTALNE DOZIRNE PUMPE

Dozirne pumpe serije JP-7032 do 7120.2 su pogodne za prenos i doziranje malih količina, bez
pulsiranja, od tankih do visoko viskoznih, tiksotropnih, gasnih, čvrstih i vlaknastih medija.

Serija JP-7032-7120.2 ekscentrične vijčane pumpe namenjene su za precizan transport i doziranje malih količina medija — od razređenih do visoko viskoznih, tiksotropnih, gasovitih, čvrstih i vlaknastih, kako agresivnih tako i neutralnih. Primena obuhvata gotovo sve industrijske grane.

Tipični mediji uključuju hemijske proizvode kao što su boje, lakovi, sapuni, sintetičke smole, lateks, silikonska jedinjenja i polimeri, mineralna ulja, masti, ulja za rezanje i rashladna sredstva, prehrambene proizvode poput paradajz pirea, kečapa, džema, meda, voćnih sokova, koncentrata, grožđa, pulpi, mlečnih proizvoda, čokoladne mase, testa i pektina, kao i kozmetičke i farmaceutske proizvode — deterdžente, tečne sapune, glicerin i losione.

Pumpe su izrađene od nerđajućeg čelika SS 316Ti sa direktno spojenim pogonom i kompaktnim dizajnom koji štedi prostor. Protoci se kreću od 0,6 do 1.200 l/h, stepeni pritiska 6, 12, 18 i 24 bara. Navojni priključci na usisnoj strani G 1″ i G ½”, na potisnoj strani G 1″. Rotor je SS 316Ti sa potpuno zatvorenim klinovima. Materijal statora prilagođen je medijumu — dostupni su NBR, NBR light, FKM, EPDM i EPDM light, dok je PTFE dostupan isključivo kod tipova JP-7115.1 i JP-7115.2. Zaptivanje vratila vrši se jednodelnim mehaničkim zaptivačem ili zaptivkom. Protok je podesiv brzinom motora, što omogućava visoku preciznost doziranja.

Pumpe se standardno isporučuju sa motorom sa zupčanikom pogodnim za frekventni invertorski pogon ili sa podesivim motorom sa ručnim upravljanjem. Napomena: pumpe trenutno nemaju ATEX sertifikaciju i nisu namenjene za pumpanje zapaljivih medija.

MALO POSTROJENJE ZA PUNJENJE

Sistem punjenja serije posebno je dizajniran za brzo i precizno punjenje tankih, tečnih do blago viskoznih medija — direktno iz buradi ili kontejnera u ručno punjene kanistere, pritiskom na dugme. Namenjen je kompanijama iz industrije punjenja, hemijske industrije i industrije pakovanja, a pored sopstvenih pumpi za burad moguće je koristiti i druge pumpe.

U kombinaciji sa vagom obezbeđuje čisto, precizno i bezbedno punjenje — čak i kod medija koji se pene. Kontrola punjenja vrši se vagom nosivosti 0–30 kg sa tačnošću ±20 g, a potrebne količine podešavaju se na jedinici za procenu. Dostupan je indeksni sistem ili graničnik za kontejner. Cev za punjenje se ručno postavlja u kontejner — bez automatskog režima. Proces punjenja ne počinje dok kontejner i cev pumpe nisu pravilno postavljeni.

Postrojenje je izrađeno od nerđajućeg čelika, elektronske komponente su zaštićene po standardu IP67. Jednostavno za upotrebu i pogodno za punjenje praznih i delimično napunjenih kontejnera.

Postrojenje za flaširanje optimalno je prilagođeno za rad sa pumpama za burad i dizajnirano za jednostavnu upotrebu. Namenjeno je prebacivanju kiselih ili baznih medija iz velikih kontejnera u male kanistere kapaciteta 10, 15 ili 25 litara. Količine punjenja unapred se koordinišu sa kupcem i podešavaju na jedinici za procenu.

Kontrola punjenja vrši se vagom kapaciteta 0–30 kg sa tačnošću ±20 g. U programiranu bazu podataka unose se zadane vrednosti — težina punjenja, tara kontejnera i tolerancije punjenja. Sistem automatski detektuje da li je postavljen prazan kontejner ili kontejner sa preostalom količinom. Podesivi graničnik omogućava precizno pozicioniranje kontejnera različitih veličina ispod cevi za punjenje, koja je podesiva po visini. Nepovratni ventil sprečava odloženo kapljanje medija po završetku punjenja.

Na zahtev se može instalirati indeksni sistem koji osigurava da se odgovarajući kontejner puni isključivo odgovarajućim medijumom — kao gotovo rešenje koriste se sistemi tipa „Safety Can” ili sopstveni razvoj. Industrijski kontrolni sistem omogućava integraciju postrojenja sa transportnim trakama ili postojećim delovima pogona.

Sve komponente u kontaktu sa medijumom, uključujući cev za punjenje i senzore, izrađene su od nerđajućeg čelika V4A. Kontrolna kutija, platforma za merenje i jedinica za procenu zaštićene su po klasi IP65. Ukupna težina sistema je 45 kg.

Napomena: sistem nije namenjen za punjenje tečnosti sa tačkom plamenja ispod 55 °C niti za medije prema kojima nerđajući čelik V4A nije hemijski otporan.
